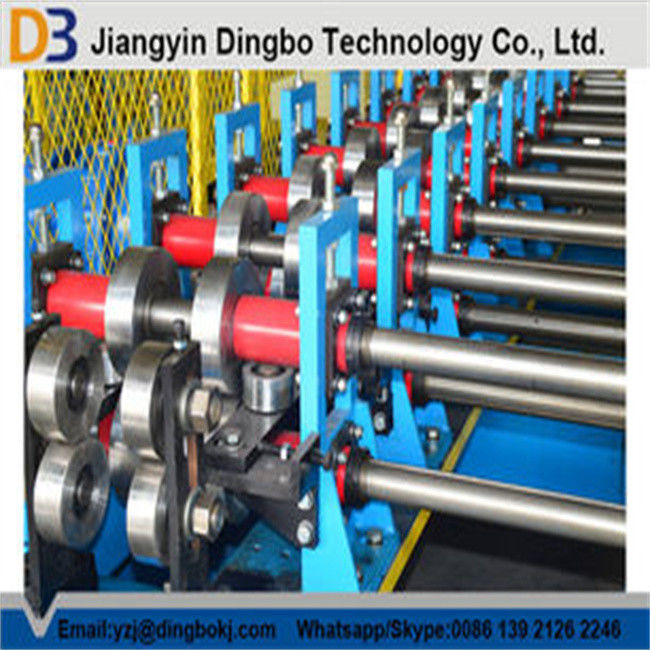

22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه

جزئیات محصول

محل منبع: چین

نام تجاری: Dingbo

گواهی: CE ISO

شماره مدل: DBKJ

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 مجموعه

زمان تحویل: 50-60 روز کاری

شرایط پرداخت: TT

بهترین قیمت رو بدست بیار
حالا تماس بگیرید
مشخصات
برجسته کردن:

دستگاه شکل دهی رول 22kw,ماشین شکل گیری رول 3 میلی متری,ماشین شکل دادن سینی کابل فولاد گالوانیزه

,

3mm Cable Tray Roll Forming Machine

,

cable tray forming machine Galvanized Steel

برش دادن:
برش هیدرولیک Cr12mov
ظرفیت:
10-12 متر در دقیقه
قدرت موتور اصلی:
22 کیلووات
ضخامت نورد:
1-2 میلی متر
روغن ریدرولیک:
46# روغن هیدرولیک
ماده خام:
ورق گالوانیزه
مواد شفت:
45 #فولاد
سیستم کیفیت:
ISO
برش دادن:
برش هیدرولیک Cr12mov
ظرفیت:
10-12 متر در دقیقه
قدرت موتور اصلی:
22 کیلووات
ضخامت نورد:
1-2 میلی متر
روغن ریدرولیک:
46# روغن هیدرولیک
ماده خام:
ورق گالوانیزه
مواد شفت:
45 #فولاد
سیستم کیفیت:
ISO
توضیحات
22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه



22kW اصلی برق کابل سینی رول ماشین شکل دادن 1-3mm فولاد گالوانیزه

توضیحات محصول:

ماشین انقلابی برای شکل دادن سینی های کابل

دستگاه شکل گیری رول سینی کابل یک نوآوری پیشرفته است که در تولید سینی کابل، یک عنصر ضروری در تنظیمات الکتریکی معاصر انقلاب ایجاد می کند.اين ماشين پيشرفته به طور تخصصي براي کارايي و سازگاري مطلوب ساخته شده، فراهم کردن یک فرآیند ساده برای تولید دقیق و موثر سینی های کابل برتر.

با تکنولوژی پیشرفته و طراحی بی نظیر خود، ماشین رول سازی سینی کابل، کارایی و دقت بی نظیر در تولید سینی کابل را ارائه می دهد.این یک سیستم با عملکرد بالا است که فرآیند تولید را بهینه می کند.، اطمینان از تولید مداوم و قابل اعتماد سینی های کابل با کیفیت بالا.

این دستگاه که برای پاسخگویی به نیازهای دستگاه های برق مدرن طراحی شده است، قابلیت انعطاف پذیری بی نظیر دارد.آن را به دقت طراحی شده است برای ارائه یک فرآیند تولید بدون لکه، تضمین ساخت کارآمد و دقیق سینی های کابلی برتر.

22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه 0



ویژگی های دستگاه شکل گیری کابل

یک ماشین رول سازی سینی کابل با ویژگی های مختلفی مجهز است تا تولید کارآمد و دقیق سینی کابل را تضمین کند.ویژگی های خاص ممکن است بسته به سازنده و مدل متفاوت باشد.، اما در اینجا ویژگی های مشترک مرتبط با این دستگاه است.

پاک کننده:یک decoiler برای نگه داشتن و تغذیه کویل فلزی استفاده می شود، که مواد اولیه برای تولید سینی کابل است.decoiler اطمینان از یک تغذیه ثابت و کنترل شده از مواد به ماشین رول تشکیل.

واحد تراز:یک واحد تراز اغلب برای صاف کردن و تراز کردن نوار فلزی قبل از ورود به ایستگاه های شکل گیری رول وجود دارد. این کمک می کند تا یکنواخت و دقت در پروفایل های آخر سینی کابل تضمین شود.

ایستگاه های شکل گیری رول:چندین ایستگاه شکل گیری رول در ماشین نصب شده است، هر کدام با مجموعه ای از رولرها مجهز هستند تا به تدریج نوار فلزی را به پروفایل مطلوب سینی کابل شکل دهند.پیکربندی این ایستگاه ها را می توان تنظیم برای پذیرش طرح های مختلف سینی کابل.

مکانیسم برش:یک مکانیسم برش برای برش پروفایل سینی کابل مداوم به طول های فردی در دستگاه یکپارچه شده است. این می تواند یک سیستم قطع پرواز یا یک قیچی ثابت باشد.بسته به طراحی ماشین.

تنظیم:ماشین های شکل گیری رول سینی کابل طراحی شده اند تا قابل تنظیم باشند تا پروفایل، اندازه و مشخصات مختلف سینی کابل را پوشش دهند.این ویژگی اجازه می دهد تا انعطاف پذیری در تولید و تغییر سریع بین محصولات مختلف.

تنظیم ضخامت مواد:دستگاه ممکن است ویژگی هایی برای تنظیم ضخامت های مختلف مواد داشته باشد، اطمینان از سازگاری با مواد مختلف به طور معمول در تولید سینی کابل استفاده می شود، مانند فولاد یا آلومینیوم.

سیستم های کنترل کیفیت:ماشین های مدرن اغلب شامل سنسورها و سیستم های نظارت برای بررسی کیفیت سینی های کابل ساخته شده هستند.این سیستم ها می توانند تغییرات یا نقص ها را تشخیص دهند و اطمینان حاصل کنند که محصولات نهایی با استانداردهای مورد نیاز مطابقت دارند.

شکل گیری پایان یا سوراخ کردن سوراخ:برخی از ماشین های شکل دادن رول سینی کابل شامل ایستگاه های اضافی برای شکل دادن انتهای یا سوراخ کردن سوراخ در سینی کابل برای نصب، ورود کابل یا اهداف دیگر است.این باعث افزایش قابلیت های مختلف دستگاه می شود.

سیستم کنترل خودکار:این دستگاه مجهز به یک سیستم کنترل کامپیوتری است که اجازه می دهد برنامه ریزی، نظارت و تنظیم آسان فرآیند تولید را داشته باشد.این باعث افزایش دقت و بهره وری در تولید می شود.

کنترل سرعت:مکانیسم های کنترل سرعت متغیر به اپراتورها اجازه می دهد سرعت تولید را بر اساس الزامات فرآیند تولید و مواد مورد استفاده تنظیم کنند.

ویژگی های ایمنی:ویژگی های ایمنی، مانند دکمه های توقف اضطراری، محافظ های ایمنی و سنسورها، برای محافظت از اپراتورها در طول کار ماشین، در آن گنجانده شده است.

بهره وری انرژی:اجزای و سیستم های کارآمد انرژی می توانند برای به حداقل رساندن مصرف انرژی در طول کار، ادغام شوند.

سیستم انبار یا بسته بندی:برخی از ماشین ها ممکن است شامل سیستم های خودکار انباشت یا بسته بندی برای ساده سازی دستکاری سینی های کابلی و آماده سازی آنها برای حمل و نقل باشند.

جریان فرآیند

باز کردن طناب ها سطح بندی تغذیه ضربه زدن و برش شکل گیری رول جدول خروجی

نقشه پروفایل

22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه 1

داده های فنی

پست ها مشخصات
حداکثر ضخامت مواد ۱-۲ میلی متر
رولر هیدرولیک 5T
صاف کننده 7رول ها
مواد GI
ضربه زدن لوله کشی هیدرولیکی
مواد قالب Cr12Mov
سرعت چرخش 10 متر/ دقیقه
ایستگاه های رولر 14 ایستگاه
مواد رول Gcr15، سختی درمان خاموش 55-60
شفت فولاد 45#
قطر گره ۷۶ میلی متر
قدرت موتور اصلی 22kW
ساختار جانبی قوس حافظه
انتقال زنجیره
قدرت هیدرولیک 7.5 kw
مواد تیغه Cr12Mov
تحمل +- 1.5 میلی متر
منبع برق 380 ولت، 50 هرتزفاز 3 ((مخصر)
سیستم کنترل PLC پاناسونیک

مقالات اصلی

نه، نه نام مقدار
1 ماشین های هیدرولیک 1
2 سطح بندی 1
3 سوراخ کردن هیدرولیک 1
4 ماشین اصلی شکل گیری رول 1
5 جعبه کنترل PLC 1
6 ایستگاه پمپ هیدرولیک 1
7 جدول خروجی 2

تصاویر اصلی ماشین

22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه 2

درخواست

در سیم کشی ساختمان، سیستم های سینی کابل برای پشتیبانی از کابل های عایق شده مورد استفاده برای توزیع برق و ارتباطات استفاده می شود.سینی های کابل جایگزین سیستم های سیم کشی یا لوله های الکتریکی باز هستند و معمولاً برای مدیریت کابل در ساختمان های تجاری و صنعتی استفاده می شوندسینی های کابل معمول از فولاد گالوانیزه، فولاد ضد زنگ، آلومینیوم یا پلاستیک تقویت شده با فیبرگلاس ساخته شده اند. مواد برای یک کاربرد خاص بر اساس جایی که مورد استفاده قرار می گیرند انتخاب می شوند.پالت های گالوانیزه می توانند از ورق های فولادی که از آن ساخته شده اند ساخته شوند، یا می توانند پس از تولید به صورت گرم گالوانیزه شوند. هنگامی که پالت های گالوانیزه در محل برش داده می شوند،سطوح برش اغلب با یک ترکیب غنی از روی پوشش داده می شود تا فلز را از خوردگی محافظت کند.



22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه 3

22kW دستگاه شکل دادن رول کابل 1-3mm فولاد گالوانیزه 4



سوالات عمومی

1.سوال:دوره ي گارانتي چند ساعت است؟

دوره ی گارانتی 12 ماهه از تاریخ نصب و راه اندازی موفق تجهیزات در محل نصب خریدار شروع می شود.در طول آن تمام قطعات آسیب دیده به دلیل مشکل کیفیت را به صورت رایگان تغییر خواهد کرد.

2.سوال: تو همخدمات نصب و راه اندازی داشته باشند؟

الف:اگر خریداران برای بازرسی به کارخانه ما بیایند، آموزش نصب و کار چهره به چهره ارائه می شود. اگر نه، دستورالعمل و ویدئو برای نشان دادن نحوه نصب و کار ارائه می شود.

ب:اگر خریدار نیاز داشته باشد ما تکنسین را به محل خریدار برای نصب و راه اندازی و آموزش می فرستیم.

ج:هزینه نصب و راه اندازی:يک مهندس براي نصب، راه اندازي و آموزش به كارگاه خريدار مراجعه مي كند. خريدار بايد 100 دلار در روز و مبلغ فيزا، مبلغ بليط هواپيما، اقامت و غذا، ارتباطات لازم،و غیره.

(عموماً نصبش حدود يک هفته طول مي کشه)

3.سوال:اسم تو چيه؟بعد از فروشخدمات?

ما 24 ساعت خدمات آنلاین را برای مشتریان خود ارائه می دهیم.

و ما خوشحال به مشاوره و همچنین دارای تکنسین های ماهر در دسترس برای حفظ ماشین در خارج از کشور به مشتریان است که اگر لازم باشد.

4.سوال: زمان تحویل شما چقدره؟

معمولا ما می توانیم تولید و آزمایش را در عرض 45-70 روز پس از دریافت سپرده تمام کنیم. برخی از ماشین آلات در انبار، می تواند در هر زمان تحویل داده شود

5سوال کننده: شما شرکت تجاری هستید یا کارخانه؟

ما تولید کننده هستیم و ماشین خودمون رو صادر میکنیم

6سوال کننده: آیا شما سفارشی ارائهماشین?

مطمئناً ما می توانیم ماشین را بر اساس نیازها و نقشه های پروفایل شما طراحی کنیم. مهندسان ما می توانند بهترین راه حل حرفه ای را به مشتریان جهانی ما ارائه دهند.

7. سوال: چطوري ميتونم از کارخونه شما بازدید کنم؟

ما در شهر جيانگين هستيم، متعلق به استان جيانگسو، نزديک شانگهاي

به فرودگاه شانگهاي برسيد ما ميتونيم شما رو ببريم

فرودگاه پودونگ، حدود 3 ساعت

110 کيلومتر از فرودگاه هنگ کيائو فاصله داره، حدود 2 ساعت؛ 125 کيلومتر از مرکز شهر شانگهاي فاصله داره، حدود 2 ساعت و نيم.

خيلي راحت است لطفاً بهم بگيد اگر بليطها رو رزرو کردين

تا بتونم براتون يه هتل آماده کنم و رزرو کنم ما ترتيب ميديم که ماشين شما رو ببره

با قطار با سرعت بالا از شانگهای به شرق ووشی ( ایستگاه ووشی دونگ) ، نیم ساعت.

8. س: چطور سفارش بدم؟

بررسی---تصدیق نقشه های پروفایل و مشخصات فنی و قیمت---تصدیق PI---ترتیب سپرده یا L / C---استفاده را آغاز کنید--بررسی کنید---فرست

9. س: چه گواهي داريد ؟

ما گواهينامه CE و ISO داريم.

10. سوال:شرايط پرداخت شما چيه ؟

پرداخت اول: 40٪ با T / T، پرداخت دوم: 60٪ با T / T، پس از بررسی موفقیت آمیز در کارگاه فروشنده و قبل از تحویل.

11.سوال:اگه ماشين خراب بشه چيکار مي توني بکني؟

ما 12 ماه دوره گارانتی داریم، اگر قطعات شکسته قابل تعمیر نباشند، قطعات جدید را برای جایگزینی قطعات شکسته به صورت رایگان ارسال خواهیم کرد. اما اگر دوره گارانتی تمام شود، شما نیاز به پرداخت هزینه اکسپرس دارید.ما می توانیم مشکلات را از طریق مذاکره حل کنیم و پشتیبانی فنی را برای کل عمر تجهیزات ارائه دهیم..



.
