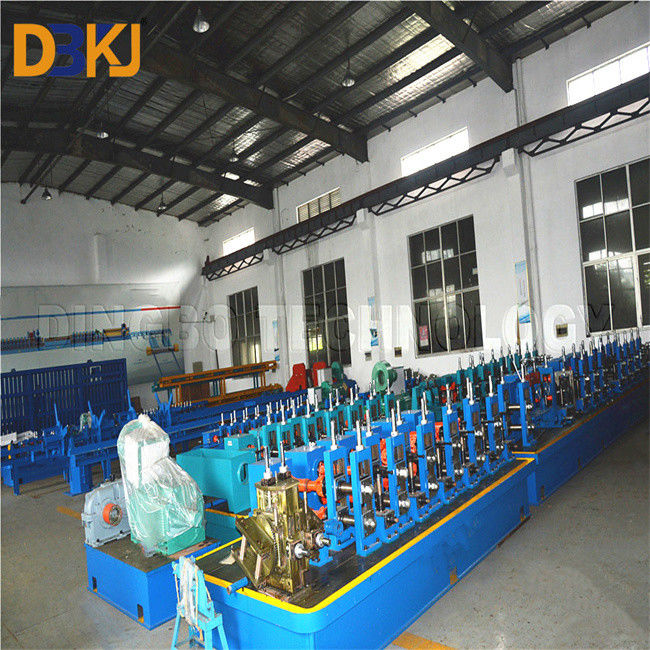

خط آسیاب لوله آبی برای 380 ولت 50 هرتز 3 فاز ولتاژ و حالت جدید
توضیحات محصول:
آسیاب لوله یک قطعه مهم از تجهیزات صنعتی است که در تولید و ساخت محصولات لوله ای مختلف از جمله لوله ها و لوله ها مورد استفاده قرار می گیرد.این ماشین آلات تخصصی نقش مهمی در فرآیند تولید لوله ای دارند، که شامل تبدیل یک نوار صاف یا کویل فلزی به یک شکل استوانه ای و جوش دادن لبه ها با هم برای ایجاد یک لوله بدون درز یا جوش است.
کار اصلی کارخانه لوله سازی این است که ماشین آلات لازم برای شکل دادن، جوش دادن و اندازه گیری لوله ها را فراهم کند.این فرآیند برای تولید لوله های با کیفیت بالا و با دوام که اهداف مختلف صنعتی و تجاری را برآورده می کنند ضروری است.
کارخانه های لوله دار مجهز به فن آوری پیشرفته و ابزار دقیق برای اطمینان از تولید دقیق و کارآمد لوله ها هستند. این ماشین ها صنعت تولیدی را انقلابی کرده اند.تولید لوله ها در اندازه های مختلف، اشکال و مواد برای پاسخگویی به نیازهای متنوع صنایع مختلف.
به طور خلاصه، کارخانه های لوله سازی تجهیزات ضروری برای تولید لوله ها و لوله های مورد استفاده در طیف گسترده ای از صنایع هستند.آنها از تکنولوژی پیشرفته برای شکل دادن و جوش دادن نوارهای فلزی به لوله های بدون درز یا جوش استفاده می کنند، باعث می شود آنها بخشی جدایی ناپذیر از فرآیند تولید لوله باشند. ماشین ساخت لوله DB60 با عملکرد سیستم کنترل PLC
طراحی پروفایل تا طراحی
ویژگی ها:
بازکننده:
مرحله اولیه در فرآیند تولید لوله ، uncoiler است. این ماشین مسئول باز کردن و تغذیه یک کویل از مواد خام ، معمولاً فولاد ، به کارخانه لوله است.این ماده به طور معمول در قالب یک نوار صاف یا کویل است.
آمپولیتر نوار:
برخی از آسیاب های لوله از یک انباشت نوار استفاده می کنند تا تامین مداوم مواد به بخش قالب گیری را تضمین کنند. این به حفظ یک جریان تولید ثابت کمک می کند.حتی زمانی که وقفه ای در روند تغذیه وجود دارد..
بخش ساخت:
بخش شکل گیری آسیاب لوله شامل یک سری رول و ابزار است که به تدریج نوار صاف را به پروفایل لوله ای مورد نظر شکل می دهد.این می تواند از طریق فرآیندهای مختلف مانند شکل گیری رول یا خم کردن مداوم به دست آیدلبه های شکل گرفته شده نوار برای ایجاد یک شکل لوله ای به هم متصل می شوند.
بخش جوش:
در بخش جوش، لبه های شکل لوله ای از طریق یک فرآیند جوش به هم متصل می شوند. تکنیک های مختلف، مانند جوش فرکانس بالا، جوش TIG یا جوش MIG،ممکن است بسته به عواملی مانند نوع ماده و ضخامت استفاده شود.
بخش خنک کننده:
پس از جوش، لوله تازه شکل گرفته از یک بخش خنک کننده عبور می کند تا جوش را محکم کند و دمای لوله را کاهش دهد.
بخش اندازه گیری:
بخش اندازه گیری از رول ها یا قالب های اضافی برای دستیابی به ابعاد نهایی و گردی لوله استفاده می کند. این مرحله تضمین می کند که لوله با مشخصات و تحمل های مورد نیاز مطابقت داشته باشد.
برش و تکمیل:
پس از اندازه گیری، لوله با استفاده از یک اره برش یا مکانیسم برش دیگر به طول مورد نظر برش داده می شود.ممکن است برای پاسخگویی به نیازهای خاص مشتری انجام شود..
آزمایش و بازرسی:
کنترل کیفیت یک جنبه حیاتی از فرآیند تولید لوله است. روش های مختلف، مانند آزمایش فوق صوت یا آزمایش جریان گردشی،ممکن است برای اطمینان از یکپارچگی و کیفیت لوله ها استفاده شود..
جریان کار
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
پارامترهای محصول
| ماده خامریال |
طناب فولاد کربن، طناب فولاد گالوانیزه، دیگر طناب فولاد گرم یا سرد |
| |
عرض فولاد نوار |
50 تا 240 میلی متر |
| |
ضخامت فولاد نوار |
1 ′′3.0 میلی متر |
| اندازه لوله |
قطر بیرونی لوله گرد |
Φ19 - Φ76mm |
| |
ضخامت لوله گرد |
1 ️ 3.0mm |
| |
اندازه لوله مستطیل |
32x32 میلی متر
38x38 میلی متر
44x44 میلی متر
۵۲×۵۲ میلیمتر ۶۳٫۵×۶۳٫۵ میلیمتر
|
| |
ضخامت لوله مستطیل |
1.5 تا 2.3 میلی متر |
| روش جوش قدرت جوشگر محرک |
جوش دادن با فرکانس بالا، 200Kw |
| سرعت تولید |
20- 100m/min (سرعت محدود به اندازه و ضخامت لوله بستگی دارد) |
| قدرت موتور |
ولتاژ: AC 380V ± 10% |
| |
فاز: فاز سوم |
| |
فرکانس: 50 هرتز ± 1.0٪ |
| قدرت کنترل |
ولتاژ: AC 220V ± 10% |
| |
فاز: یک فاز |
| |
فرکانس: 50 هرتز ± 1.0٪ |
| کل قدرت |
200KW + 5.5KW + 18.5KW + 15KW + 3KW = 242KW |
عکس ها
درخواست
محصولات آسیاب لوله به طور گسترده ای در پروژه های تامین آب، صنعت پتروشیمی، صنعت شیمیایی، صنعت برق، آبیاری کشاورزی و ساخت و ساز شهری استفاده می شود.برای حمل و نقل مایعات، می تواند برای تامین آب و تخلیه استفاده شود؛ برای حمل و نقل گاز می تواند گاز، بخار، گاز نفت مایع باشد؛ برای اهداف ساختاری: لوله های سنگ، پل ها؛ لوله های لنگرگاه، جاده ها،ساختارهای ساختمان، و غیره
سوالات عمومی
1. س: مدت گارانتی چیست؟ (24 ساعت آنلاین)
دوره ی گارانتی 12 ماهه از تاریخ نصب و راه اندازی موفق تجهیزات در محل نصب خریدار شروع می شود.در طول آن تمام قطعات آسیب دیده به دلیل مشکل کیفیت را به صورت رایگان تغییر خواهد کرد.
2سوال کننده: خدمات نصب و راه اندازی دارید؟
الف:اگر خریداران برای بازرسی به کارخانه ما بیایند، آموزش نصب و کار چهره به چهره ارائه می شود. اگر نه، دستورالعمل و ویدئو برای نشان دادن نحوه نصب و کار ارائه می شود.
ب:اگر خریدار نیاز داشته باشد ما تکنسین را به محل خریدار برای نصب و راه اندازی و آموزش می فرستیم.
ج: هزینه نصب و راه اندازی:يک مهندس براي نصب، راه اندازي و آموزش به كارگاه خريدار مراجعه مي كند. خريدار بايد 100 دلار در روز و مبلغ فيزا، مبلغ بليط هواپيما، اقامت و غذا، ارتباطات لازم،و غیره.
(عموماً نصبش حدود يک هفته طول مي کشه)
3سوال کننده:اسم تو چيه؟بعد از فروشخدمت؟
ما 24 ساعت خدمات آنلاین را برای مشتریان خود ارائه می دهیم.
و ما خوشحال به مشاوره و همچنین دارای تکنسین های ماهر در دسترس برای حفظ ماشین در خارج از کشور به مشتریان است که اگر لازم باشد.
4سوال کننده: زمان تحویل شما چقدره؟
معمولا ما می توانیم تولید و آزمایش را در عرض 45-70 روز پس از دریافت سپرده تمام کنیم. برخی از ماشین آلات در انبار، می تواند در هر زمان تحویل داده شود
5سوال کننده: شما شرکت تجاری هستید یا کارخانه؟
ما تولید کننده هستیم و ماشین خودمون رو صادر میکنیم
6سوال کننده: آیا شما سفارشی ارائهماشین؟
مطمئناً ما می توانیم ماشین را بر اساس نیازها و نقشه های پروفایل شما طراحی کنیم. مهندسان ما می توانند بهترین راه حل حرفه ای را به مشتریان جهانی ما ارائه دهند.
7. سوال: چطوري ميتونم از کارخونه شما بازدید کنم؟
ما در شهر جيانگين هستيم، متعلق به استان جيانگسو، نزديک شانگهاي
به فرودگاه شانگهاي برسيد ما ميتونيم شما رو ببريم
فرودگاه پودونگ، حدود 3 ساعت
110 کيلومتر از فرودگاه هنگ کيائو فاصله داره، حدود 2 ساعت؛ 125 کيلومتر از مرکز شهر شانگهاي فاصله داره، حدود 2 ساعت و نيم.
خيلي راحت است لطفاً بهم بگيد اگر بليطها رو رزرو کردين
تا بتونم براتون يه هتل آماده کنم و رزرو کنم ما ترتيب ميديم که ماشين شما رو ببره
با قطار با سرعت بالا از شانگهای به شرق ووشی ( ایستگاه ووشی دونگ) ، نیم ساعت.
8. س: چطور سفارش بدم؟
بررسی---تصدیق نقشه های پروفایل و مشخصات فنی و قیمت---تصدیق PI---ترتیب سپرده یا L / C---استفاده را آغاز کنید--بررسی کنید---فرست
9. س: چه گواهي داريد ؟
ما گواهينامه CE و ISO داريم.
10. سوال:شرايط پرداخت شما چيه ؟
پرداخت اول: 40٪ با T / T، پرداخت دوم: 60٪ با T / T، پس از بررسی موفقیت آمیز در کارگاه فروشنده و قبل از تحویل.
11.سوال:اگه ماشين خراب بشه چيکار مي توني بکني؟
ما 12 ماه دوره گارانتی داریم، اگر قطعات شکسته قابل تعمیر نباشند، قطعات جدید را برای جایگزینی قطعات شکسته به صورت رایگان ارسال خواهیم کرد. اما اگر دوره گارانتی تمام شود، شما نیاز به پرداخت هزینه اکسپرس دارید.ما می توانیم مشکلات را از طریق مذاکره حل کنیم و پشتیبانی فنی را برای کل عمر تجهیزات ارائه دهیم..
